常見的顎式破碎機有兩種：上動型顎式破碎機與下動型顎式破碎機。上動型顎式破碎機由于排料口寬度不變，工作中常發生堵塞，影響正常工作。所以現在被淘汰了。

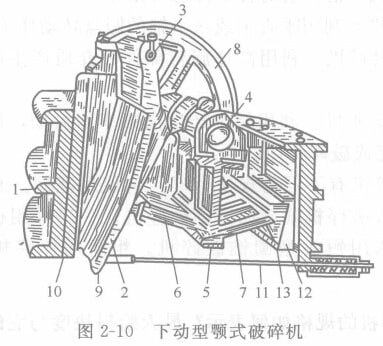

下動型顎式破碎機在選礦廠用得最多。其結構如下圖所示。

它是由下列主要部件構成：固定顎板又是機架的前壁1，懸掛在軸3上的可動顎板2，偏心軸4。垂直連桿5，肘板6及7，傳動飛輪8，兩顎板上的襯板9、10，帶有彈簧的拉桿11，肘板座12，調節塊13。

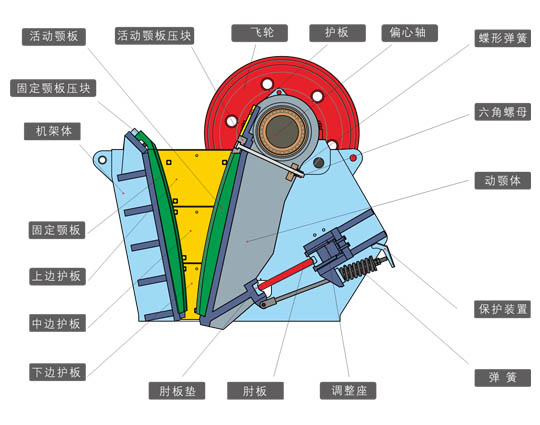

顎式破碎機的工作原理：電動機通過皮帶使偏心軸旋轉時，垂直連桿即向上向下運動，當垂直連桿向上時，帶動兩塊肘板逐漸伸平，肘板6迫使可功領板內固定顎板推進，破碎腔(即由固定顎板和動顎板組成的空間)中的礦石受到擠壓、劈裂、折屈作用而破碎。垂直連桿向下運動，肘板和可動領板借彈簧和拉桿之力向后退，此時排礦口增大，被破碎的礦倉由此排出。可見額式破碎機是間斷破碎礦石的。偏心軸每轉一轉只右半個周期用于破碎，其后半個周期用于誹礦。所以它與其他連續破碎機械相比，功耗較大，機械效率較低。
